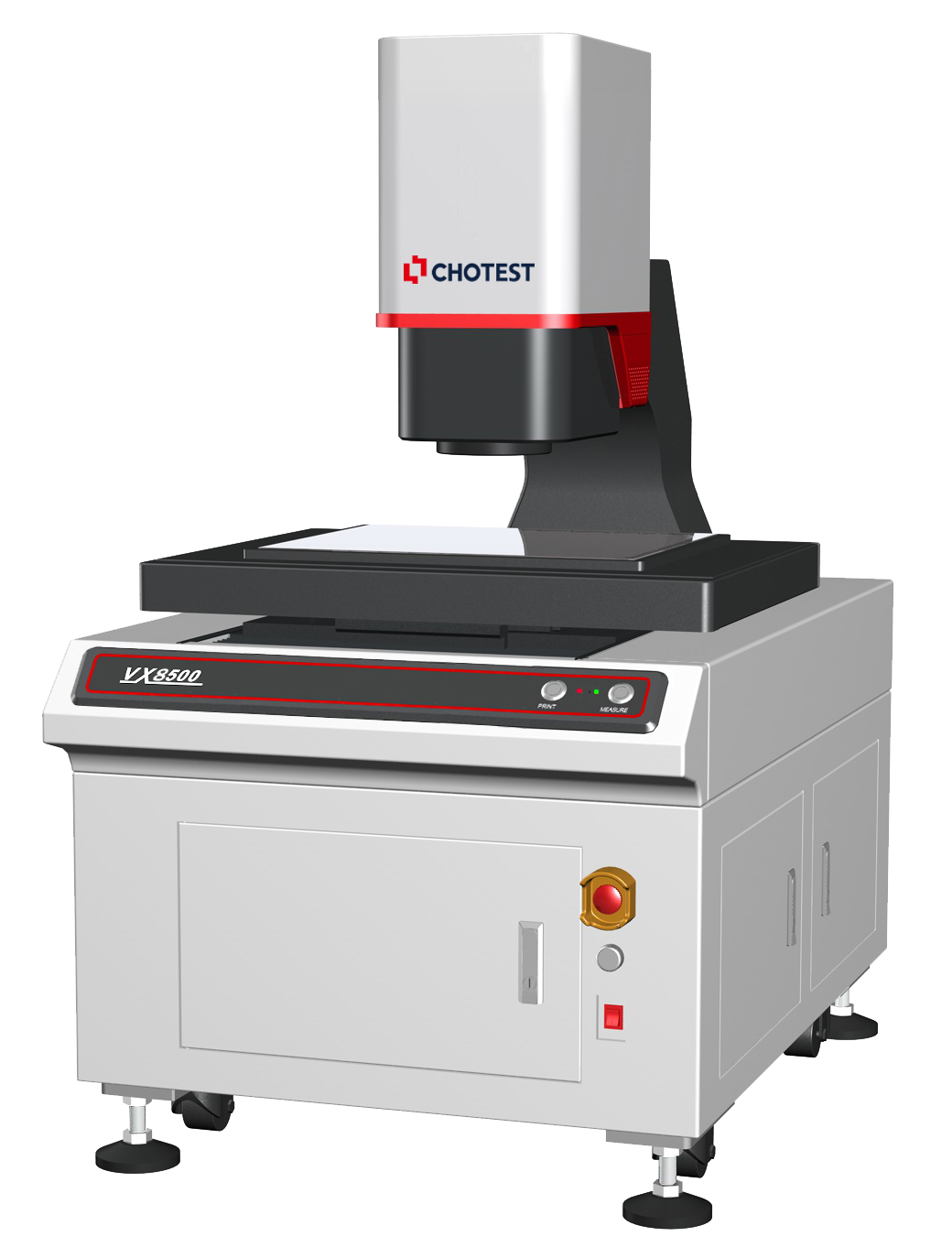

Sistem za merjenje dimenzij VX8500
Na podlagi načela vizualnega merjenja z natančnimi algoritmi za analizo slik, serija VX8000 Flash Measuring Machines omogoča hitro merjenje dimenzij z enim samim pritiskom na gumb. Opremljena je z dvojnimi telecentričnimi optičnimi lečami z visoko globinsko ostrino, kar zagotavlja izjemno natančnost in hitrost merjenja.
Serija VX8000 je primerna za natančno merjenje dimenzij na naslednjih področjih:
- Stroji
- Elektronika
- Orodja in kalupi
- Brizganje plastike
- Kovinski izdelki
- Guma
- Nizkonapetostni električni aparati
- Magnetni materiali
- Precizno žigosanje
- Konektorji in priključki
- Terminali
- Mobilni telefoni
- Gospodinjski aparati
- Tiskana vezja (PCB)
- Medicinska oprema
- Ure
- Rezilna orodja
Serija VX8000 ponuja hitro in zanesljivo rešitev za merjenje dimenzij v zahtevnih industrijskih aplikacijah.
VisionX programska oprema zagotavlja do 80 orodij za analizo ekstrakcije, ki vključujejo:
- Orodja za ekstrakcijo značilnosti:
- Najvišje točke, središčnice, krogi, vrhovi ipd.
- Dodatna orodja:
- Poljubne točke, črte in kroge, prilagojena ravna črta, prilagojen krog, tangenta, včrtan krog ipd.
- Pametno označevanje
- Toleranca oblik
- Posebna orodja za aplikacije:
- Razdalja med koraki, kot med koraki, reže, navoji, križi krožnic, nakloni, zaobljeni robovi ipd.
Rezultati meritev in njihovi glavni statistični podatki (kot so povprečje, σ, 3σ, 6σ, Ca, Cp, Cpk itd.) se samodejno zabeležijo in arhivirajo. Operaterji lahko izberejo različne pogoje filtriranja za pridobivanje zgodovinskih podatkov.
